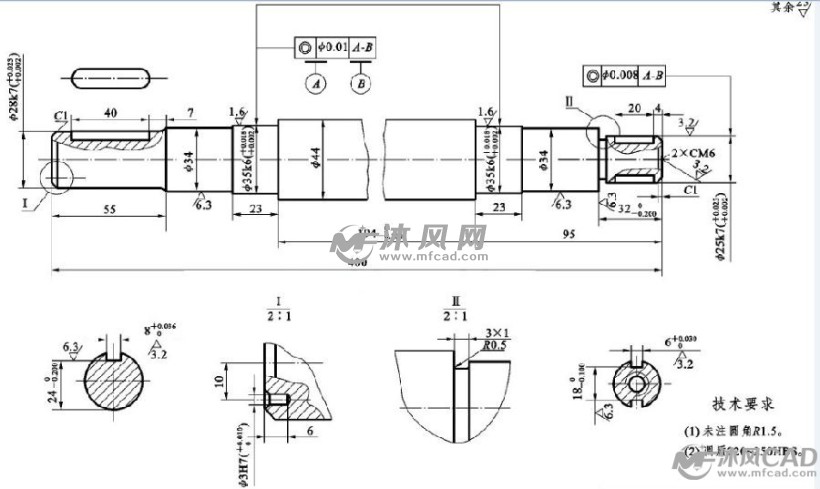

此轴零件图很典型包含了断开、半剖、部分剖、扩大、扩大部分剖等，标示部分也比较有代表性，包含公役、基准符号、线性（圆柱）、粗糙度等，经过这一个轴零件能够把握

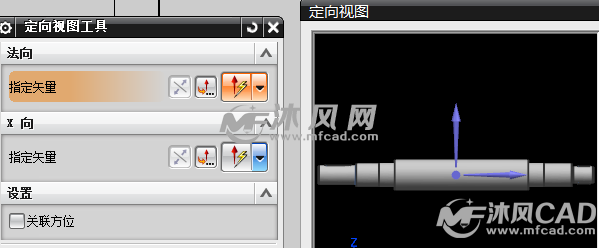

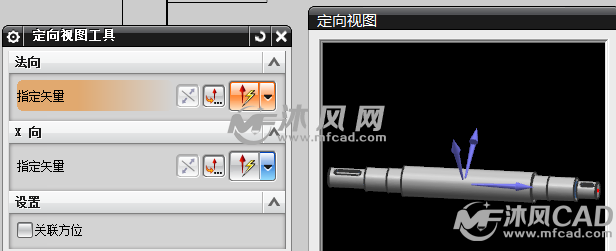

在定向视图预览窗口里，滚轮旋转必定视点，依照工程图里轴的摆放方历来旋转，差不多方位就能够

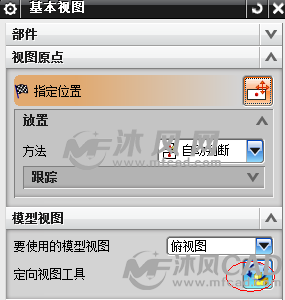

F8捕捉视图，将刚刚差不多视点的轴方位，笔直屏幕摆正，确认后即可回来根本视图对话框

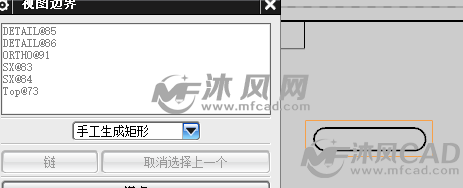

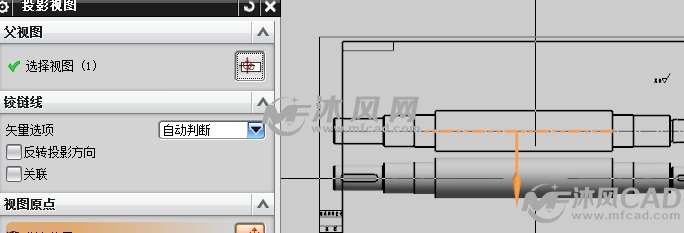

挑选投影视图，右键，鸿沟，切换手艺矩形，左键点击一点，按住左键移动到另一个角点，松开左键，完结投影视图鸿沟修正，鼠标放到视图鸿沟上，按住左键移动视图到适宜方位

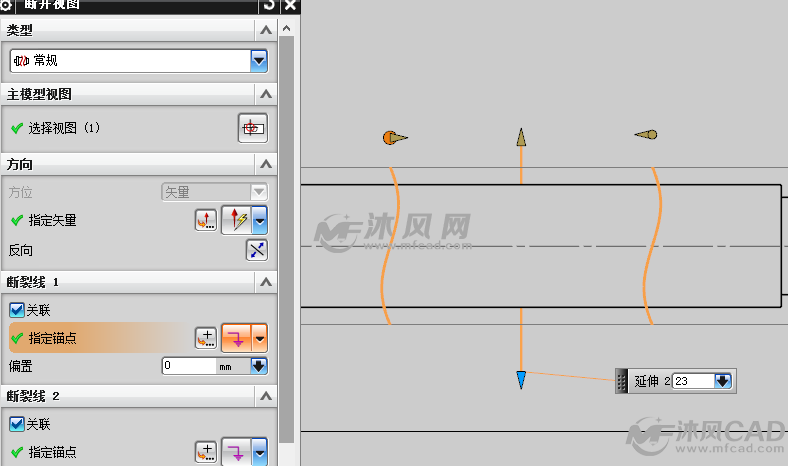

断开视图，挑选根本视图，在要切去的方位点击一次即可，确认即可，波涛线之间的部分为要切掉的部分，因为图纸较小，需要将大部分切掉，才能将轴放下

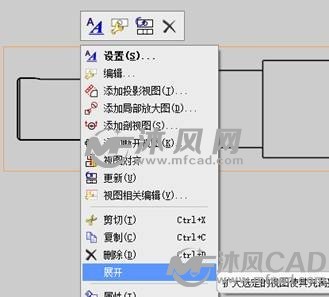

进入翻开环境后，使用艺术样条曲线，关闭，点击一些列点，将部分剖切方位圈起来
指出基点，也便是要指出剖切方位，这儿应该是从轴中心剖切开，因而直接捕捉圆心即可
同理创立其他两个部分剖切视图，完结后，因为样条线规模缺乏，导致内部特征没有悉数显示出来，如下，因而就需要对部分剖视图进行修正修正
左键点击黄色圈，使点粘贴到光标上，移动光标到适宜方位再次点击一次即可，就能够完结样条点移动，相同方法移动其他点移动
第二个部分扩大图，转换为独立视图，右键，挑选视图相关修正，第一个按钮，删去段，挑选要删去的段，确认
快速尺度，切换到圆柱直径，挑选相应方位后，逗留一阵，呈现修正按钮，点击
双击其他方位创立好的没有文本的粗糙度符号，切换到承继，直接挑选基准粗糙度即可，再到特点里修正文本即可

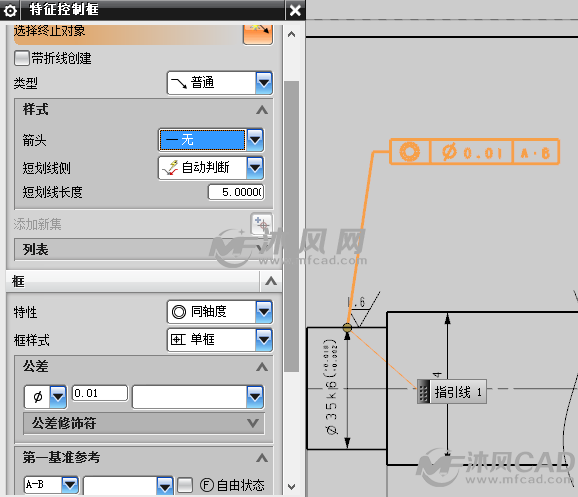

形位公役，先放置默许的公役，在恣意方位放置即可，确认后，再双击翻开做修正，停止目标直接挑选线性标示
上面的引线，增加文本，将文本铲除后，拖拽线长度，停止方位直接捕捉相应的标示即可，拖拽到笔直方位后，扩大一些，尽量做到挨近即可
